| スワレットは、現在ご使用中の床上給水タイプの和風両用便器を腰掛便器に早変わりさせます。ボウル面も洗浄しますのでいつも清潔。便座はゆったり腰掛けられるエロンゲートサイズ（大型）が取付られます。 |
|
|
スワレットにはロータンク用とフラッシュバルブ用の２タイプがあります |
|
|
|
|
|
| ロータンクをセットしたＣ３７５ＡＶ、Ｃ３７５ＡＶＦ、Ｃ７５０ＡＶに取り付けが可能です。 |
|
|
|
|
| フラッシュバルブＴＶ７５０Ｃ、ＴＶ７５０Ｒ、ＴＶ１５０ＮＣをセットしたＣ３７５ＡＶ、Ｃ３７５ＡＶＦ、Ｃ７５０ＡＶに取り付けが可能です。 |
|
|
設置に必要なトイレ内寸法 |
|
|
|
|
|
|

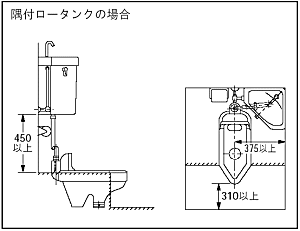

１． ロータンクが付いている壁から便器中心までの寸法が３７５ミリ以上。
２． 便器後部先端から壁又はドアまでの寸法が３１０ミリ以上。
３． ロータンク下端から床面までの寸法が４５０ミリ以上。
|
|
|
|
|

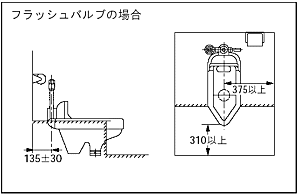

１． フラッシュバルブハンドル側の壁から便器中心までの寸法が３７５ミリ以上。
２． 便器後部先端から壁又はドアまでの寸法が３１０ミリ以上。
３． フラッシュバルブ給水心から壁までの寸法が１３５±３０ミリ。
|
|
|
スワレット取付方法 |
|
|
| スワレットは、下記の要領で取り付けができます。詳しい取付説明書もご用意しておりますので、お気軽にお申し付けください。 |
|
|
|
１．スワレットの取付 |
|
|
① 既設のロータンク洗浄管又はフラッシュバルブを取り外します。
② スワレットを和風両用便器の中心に合わせて仮据えし、前出寸法Ａ≒６０ミリＣ３７５ＡＶ・ＡＶＦ）、Ｃ７５０ＡＶはＡ＝最小になるように位置関係を決め、床に取付穴心とスワレット外側形状をけがきます。
|
|
|
|
③ スワレットを外し、下穴をあけ、床面からリム面までの寸法を確認し、１０ミリ未満の場合は左図のようにＰシールを使用し、リム中央に幅約２０ミリで床面から１０ミリ以上になるように盛り上げます。
④ 便器取付穴２箇所を、付属キャップ付き木ネジで固定します。
|
|
|
|
|
|
|
|
|
２．ロータンク洗浄管又はフラッシュバルブの取付 |
|
|
| ● ロータンクの場合 |
| ロータンク洗浄管を下図の要領で取付けます。 |
|
|
|
差込接続部（↑印）は、それぞれ１５ミリ以上の差込代を確保するように適当な長さに切って接続してください。
差込接続部（イ）（ロ）部のパッキンは付属の新しいものを使用し、（イ）には灰色のものを、（ロ）には黒色のものをご使用ください。
|
|
| ● フラッシュバルブの場合 |
| フラッシュバルブを下図の要領で取付けます。 |
|
|
|
差込接続部（↑印）は、それぞれ１５ミリ以上の差込代を確保するように適当な長さに切って接続してください。
パイプホルダーは、フラッシュバルブを固定するために必ずご使用ください。尚、パイプホルダーは、壁面より給水管中心までの寸法が１０５～１６５ミリまで取付可能です。
差込接続部（イ）（ロ）部のパッキンは付属の新しいものを使用してください
分岐金具のフラッシュバルブ本体側は、ターンバックル式になっていますので上下の方向性があります。必ず、切り欠きのある方を下向きにしてください。
抵抗リングは、必ず切欠部に挿入してください。
|
|
|
|
